CZ9300 防爆振动传感器

CZ9300 防爆振动传感器

CZ9300一体化防爆振动变送器(防爆等级:ExiaTT CT4)为我公司新一代自主研发压电式原理,量程对应4-20mA电流输出,采用压电陶瓷片信号源电路经过转换、积分、放大、变送等主要电路组成。其各项指标均满足ISO2954-1975》和《GB13824-1992》要求。它在加速度传感器的基础上,增加了内置精密积分电路,实现速度量的输出,具有动态特性优良、频响宽、使用寿命长、外观小而精致的特点。本产品具有接线容错保护,稳定性好,抗干扰能力强等优良特性。


振动量程:最大速度量     200mm/s

最大加速度     0-50g

最大振动位移量      8000μm

输出方式:4-20mA两线制

响应频率:2Hz-2,000HZ(加速度量)

5Hz-2,000HZ(速度量)

10Hz-2,000HZ(位移量)

速度方向:从底部到传感器(正向)

环境温度:-40℃~+85℃

精确度:±3%

供电电压:+24VDC

可承受最大冲击力:2000g

压电材料:PZT-5

防护等级:Ip67

重  量: 约110g

外壳材料:不锈钢

防爆等级:EX ia IIC T4 Ga


● 概述

CZ9300系列一体振动传感器原磁电式振动传感器基础上技术更新一款一体化压电式新一代产品,信号输出量程对应4-20mA。具有更优良性能特性,几年来市场应用案例目前已成为公司特色系列产品。

● 特性

压电式原理具有宽频响、低误差线性特性、相比磁电式结构产品寿命倍增且线性衰减极小品质、即为未来一体化振动测量方案市场主流方向。

● 应用

系列振动传感器遍布电力,冶金,钢铁,汽车工业,风机,水泵等振动在线监测。

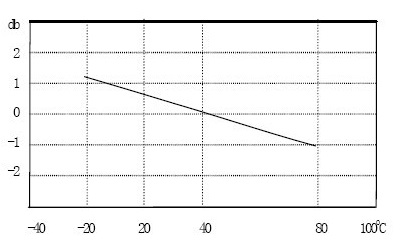

3.1温度曲线

● 频响特性

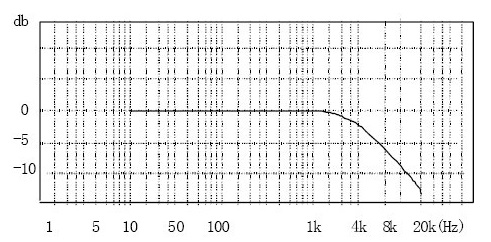

3.2典型频响曲线



图4 外形尺寸图


工作原理


5.1 工作原理图

传感器电气连接


5.2 传感器电气连接图


CZ9300-A□□-B□□- C□□- D□□- E□□- F□□

A:测量类型:

01:    V振动速度;   02.  G:振动加速度量;    03.  D振动位移

B:振动量程:

V:  01.  0-10mm/s;     02.0-20mm/s;   03.0-30mm/s;  ……以此类推

G:  01.0-10g ;        02.0-20g;     03.0-30g;    ……以此类推

D:  01.0-100μm;       02.0-200μm;    03.0-300μm;  ……以此类推

C:安装螺纹

01.M10×1.5 02.M5×0.803.M8×1.25 04.1/4-28 05.磁座;06.特殊定做

D:电缆长度:

 01.1m;     02.2m;    03.3m;   ……以此类推

E:引线方式

00K.直接引线(K:铠装);   01.航空插头

实例:CZ9300-01-02-01-02-00

表示:测量类型---速度量、量程---0-20mm/s、安装方式----M10×1.5、电缆长度2米、直接引线。
