YD280数字振动传感器在传统模拟信号输出基础上技术更新一款RS485通讯协议方式最新产品,此款产品无论结构或者体积目前为国内首家推出最新一代振动监测传感器。该传感器内置高速数字处理器(DSP)带有RS485标准工业总线、它能将机械振动信号直接转换为数字化波形数据,并通过传感器的RS485接口传送到计算机处理。

● 概述

YD280 数字振动传感器内置数字处理器(DSP)的,带有RS485标准工业总线的振动传感器,它能将机械振动信号直接转换为数字化波形数据,并通过传感器的RS485接口传送到计算机处理。

● 特性

传感器内置DSP信号处理器对振动数据进行FFT(傅立叶变换)分析,并计算出加速度、速度、位移值。传感器可直接输出时域和频域的振动波形数据。多达64个振动传感器可以连接成一个振动测量网络,连接到这个网络的主机(如PC计算机)可读取振动数据,并对数据进行分析和处理。

  ● 应用

  工业布线局限场合,如井下风机、泵群、设备技改新增振动监测。免于繁琐密布信号线环境。

● 振动测量范围: 最大加速度       ±50g

                              最大振动速度   200mm/s

                              最大振动位移   8mm

● 传感器类型:加速度

● 振动传感器:压电式

● 输出方式:485输出

● 频率范围:10Hz~5,000Hz(加速度量)

                      10Hz~1,000Hz(速度量/位移)

● 速度方向:从底部到传感器(正向)

● 振动分辨率:12位

● 采样速率:12.8kHz

● 环境温度:-40℃~+85℃

● 非线性:0.2%(全量程)

● 供电电源:+12~+24Vdc

● 数据接口:RS485标准工业总线

● 最多联网传感器数量:64个

● 报警接点容量:DC28V  3A

● 继电器状态:常开

● 可承受最大冲击力:2000g

● 压电材料:PZT-5

● 防护等级:Ip67

● 重  量: 约450g

● 动态范围:﹤70dB

● 外壳材料:304不锈钢

● 外形尺寸

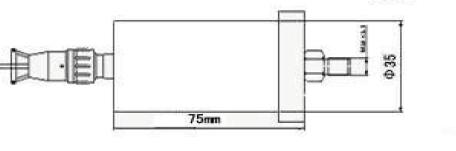

图1 产品尺寸图

电缆引线说明


YD280 数字振动传感器采用抗振不锈钢软管引线结构,4芯(6芯)屏蔽电缆为传感器提供电源和RS485通讯,信号的定义通过不同的电缆颜色来区别,下图说明了传感器信号定义。(颜色仅供参考,以出厂定义为准)

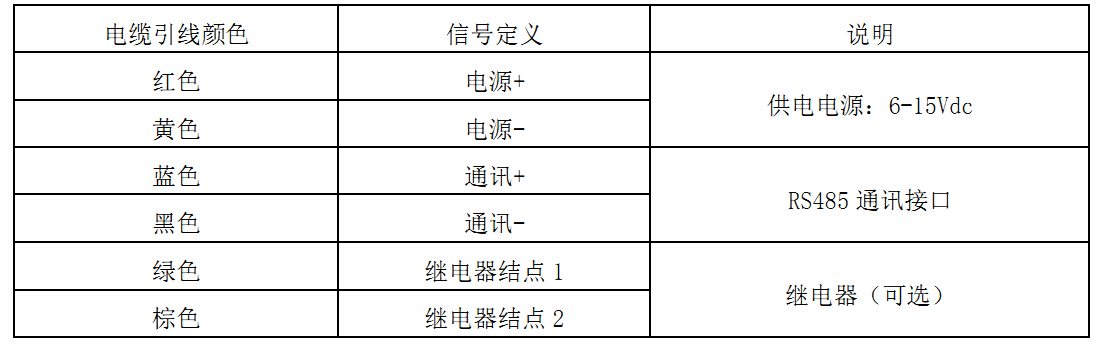

3 电缆信号定义表

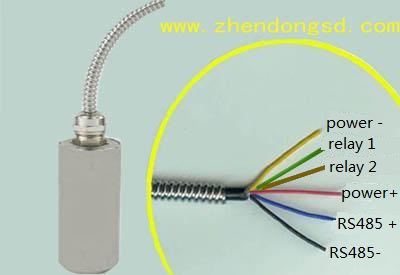

3.2 电缆信号定义图


通讯协议

接收说明

RS485 通讯波特率在9600-51200之间可调,数据位为8,停止位1,校验位流、控制均无。

读取传感器采用modbus rtu 03,起始地址为1,数据长度为1

1:传感器地址1号,则读出该地址振动量方式如下

发送

01 03 00 01 00 01 D5 CA(字节地址1,长度1)最后两位为CRC16校验,同modbus

返回

01 03 02 00 00 B8 44  第四、五(00 00)当前振动值

例如此传感器测量范围0-20mm/s

0 mm/s对应标准值为0x00 00

20 mm/s对应标准值为0x14 70

由小到大一一对应

继电器状态常开

2:读出传感器参数方式如下

发送

01 03 00 01 00 06 94 08  (字节地址1,长度6

返回

01 03 0C 00 00 05 32 0C 32 00 03 00 00 00 00 99 97

第一位(01)地址

第二位(03)命令

第三位(0c)字节长度

第四、五(00 00)当前振动值

第八、九(0c 32= 12.5mm/s继电器动作设置值

第十、十一(00 03) = 继电器动作延时时间设置值

3:读出传感器地址方式如下

发送

ff 03 00 20 00 01 90 1e  (字节地址0x20,长度1

返回

01 03 02 00 01 79 84

4:设置传感器地址方式如下(注意:此传感器设置的都是01地址 用户不要去改变地址,否则值不可用)

发送

ff 03 00 10 00 02 d0 10  (字节地址0x10,写入地址为02

返回

02 03 02 00 02 7D 85

发送

ff 03 00 10 00 01 90 11  (字节地址0x10,写入地址为01

返回

01 03 02 00 01 79 84

5:设置振动危险值方式如下

发送

01 03 00 70 0C 32 c0 c4  (字节地址0x70,写入危险值为12.5mm/s= 0x0C(整数位) 0x32(小数位))

返回

01 03 02 0C 32 3C 91

6:设置振动报警值方式如下

发送

01 03 00 60 05 32 c7 51  (字节地址0x60,写入报警值为5.5mm/s= 0x05(整数位) 0x32(小数位))

返回

01 03 02 05 32 3A C1

7:设置振动危险动作时间方式如下

发送

01 03 00 50 00 03 05 da  (字节地址0x50,写入危险动作时间为延时3S

返回

01 03 02 00 03 F8 45

8:测试继电器打开方式如下

发送

01 03 00 80 00 01 85 e2  (字节地址0x80,写入值01

返回

01 03 02 00 01 79 84

9:测试继电器闭合方式如下

发送

01 03 00 90 00 01 84 27  (字节地址0x90,写入值01

返回

01 03 02 00 01 79 84


YD280-A□□ B□□- C□□- D□□- E□□- F□□

A:测量类型

01V(振动速度);02G(振动加速度);03D(振动位移)

B:振动量程

V01.0~10mm/s;    02.0~20mm/s;   02.0~30mm/s; ……以此类推

G01. 0~10g;      02: 0~20g;     03: 0~30g;   ……以此类推

D01.0~100μm;    02: 0~200μm;    03: 0~300μm;  ……以此类推

C:安装螺纹

01.M10×1.5 02.M5×0.803.M8×1.25

04.1/4-28;   05.磁座;  06.特殊定做

D:电缆长度:

01:1m;    02:2m;    03:3m;……以此类推

E:引线方式

00K直接引线(K铠装);   01.航空插头

F:继电器

00. 无继电器输出;   01.继电器输出


YD280数字振动传感器:
