YD270无线4G振动监测云系统

YD270无线4G振动监测云系统

随着工业物联网的高速发展,工业大数据监测为生产提供必备的解决方案。公司针对集团化公司应用远距离振动监测提供一套集中查看云端服务监测系统。该系统可以通过网页查看或集中大屏显示功能。大大提高管理层随时查看各分部设备运转状况。

前端主要由信息采集模块、通信模块、供电电池组成 ,对数据进行实时传送,传输服务端进行数据库管理,客户端可设定工作模式(工作或休眠)可以节省电量。数据中心可以对数据进行监控和观察数据变化趋势。

1.1 前端

信息采集模块的功能是负责测试点x、y、z三相振动(单向)加速度的信息的采集,完成后通过通信模块(GPRS、3G、4G等)远程传输到服务端。

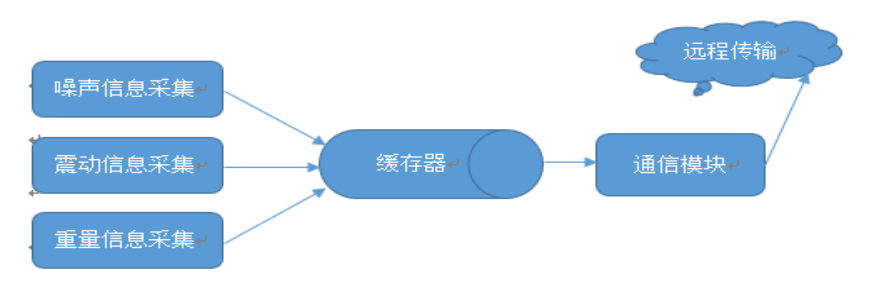

上图缓存器的作用主要是为了减少传输数量,降低信息传输的成本。

1.2 服务端

服务端主要就是数据存储服务器,接收各地远程传输数据。

服务端自备云端处理及用户端数据处理。

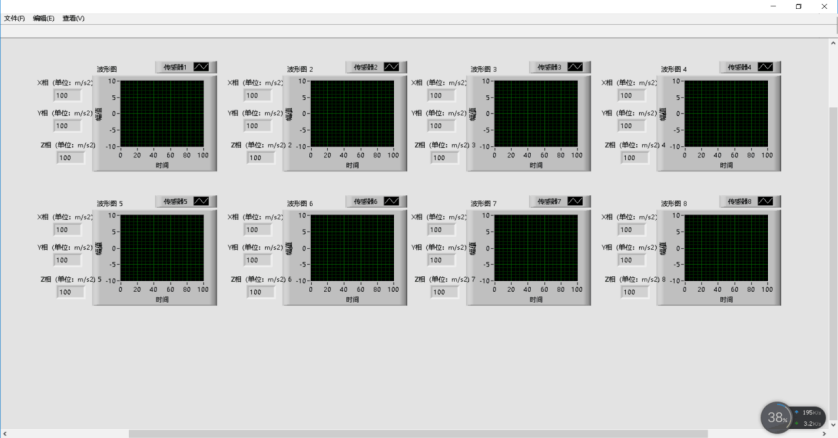

1.3 后端上位机软件




后端指客户端监测系统功能:

1,服务端接收存储数据进行处理,

2,现场传感器工组模式进行控制,传感器工作模式实时的传输数据,

3,上位机控制休眠模式,停止传输数据并处等待受控指令状态等待下次唤醒功能。

4,对现场传来的数据进行实时显示,

5,和波形呈现与历史查看。

6,软件预交、报警设定功能。

7,振动值手机短信发送功能。

1.4 总图

























1.   内置全网通通信模块,支持移动、联通、电信全频段网络;

2.   支持以4G全网通为主通信方式,保证数据完整性和及时性;

3.   具有多路接口≥8;

4.   支持向三路以上地址发送含不同登录信息的数据功能;

5.   支持远程时钟自动同步功能;

6.   具有自检功能,定期上报电池电压、温度、信号强度、位置信息等自检数据;

7.   具有阈值触发功能,振动值敏感到设定超过阈值,自动将信息通过无线网关上报。

8.   支持接收并执行远程控制指令,包括查看及设置数据发送间隔、查看及设置设备阈值、采集并查看当前测值、远程重启设备及获取设备状态;

9.   数据接口:具备RS485或RS232接口或RJ45接口或USB端口,可通过端口设置无线网关的有关参数。

10.  供电:太阳能板浮充蓄电池供电,单晶硅太阳能板,功率≥40W,免维护蓄电池,容量≥25Ah。无日照至少连续正常工作时间不少于30天。

11.  存储:云端数据库、采集频率可自行设定原始观测数据,

12.  三向传感器量程:0 ~ 100mm/s;(量程定制)

13.  待机功率:≤100μA/3.7V;

14.  休眠状态下可唤醒;

15.  自带光伏充电;

16.  防护等级:IP62(传感器)

17.  工作温度:-25℃ ~ 85℃;

18.  振动速度变化触发数据自动上报

19.上位机控制传感器工作休眠状态。


项目案例图:


五:服务项目:

1)公司专人负责配合项目监测进行。

2)网络传输问题造成信号传输中断公司承诺24小时之内到达现场处理。

3)确保1次/月以上设备现场查看状态。
