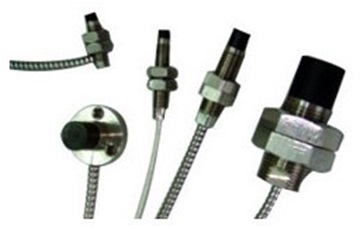

YD9800系列电涡流传感器(防爆:ExiaTT BT6)为本公司主打一款电涡流位移传感器,传感器探头采用耐高温抗腐蚀高强度PPS工程塑料二次注塑工艺以及线圈合金线组成。既保证探头互换一致性又确保温飘的可靠性。

传感器常规系列探头规格∮5、∮8、∮11、∮18、∮25、特殊定做∮50等。位移量程2mm、4mm、6mm、8mm、12mm、15mm、20mm、25mm、30mm.

一、简介

系列电涡流传感器采用国际领先技术,严格按照ISO标准设计生产。公司过年来技术经验探索线圈最佳温度稳定性参数匹配技术,探头采用日本进口PPS工程塑料高要求二次注塑成型工艺,确保探头密封、稳定、互换等性能。探头-30~+185°C环境正常工作。前置器采用新一代芯片替代,电路功耗低于8mA,深度负反馈稳定谐振回路技术,稳定性达到0.05%/°C,0.02%/年。电路具有容错设计,任意接线错误不会损坏;接线端子镶嵌自锁保护设计、工程塑料PPS隔离绝缘,抗腐蚀;最新相频性测试和控制方法,动态特性处于国际领先水平。广泛应用于汽轮机、水轮机、制氧机、离心空压机、研磨机等大型旋转设备位移、振动、等参数的在线监测与故障诊断。

二、特点

● 线圈稳定性参数匹配确保探头温飘最小参数;

● 探头采用进口PPS工程塑料二次注塑成型,密封性、稳定、互换性一致可靠;

● 线缆自锁连接特点,增强信号可靠性;

● 新一代低功耗芯片技术融入,前置器稳定性(0.05%/℃,0.03%/年);

● 按ISO标准工艺生产流程,前置器可在-30~+110℃环境下工作;

● 电路容错设计,防止接错线损坏;

● 前置器采用最新低功耗技术,功耗低于8mA;

● 二次注塑工艺以及合金线圈结构探头环境温度 -30~+185°C


探 头: 工作温度-30+185℃;温漂≤0.05%/

前置器:工作温度-30+110℃;温漂≤0.05%/

频响:010kHz

幅频特性1kHz-1%10kHz-5%

相频特性1kHz-1°、10kHz-100°

输出特性:

负电压输出:供电电源:-18VDC-24VDC;功耗:≤8mA(不含输出电流)

420mA电流输出:供电电源:+18VDC+30VDC;功耗:≤10mA(不含输出电流)

互换性:误差≤5%

分辨率:0.05%

防护等级:IP68

外壳材料:不锈钢(可按用户要求改用其他材料)

探头规格



1探头规格表




探头规格图


一、安装方式选择

1.标准安装


5.1 标准安装图

2.反向安装

(方式一)通常用套筒固定于机器外


5.2.1 反向安装方式一图

(方式二)φ50探头常用方式


5.2.2 反向安装方式一图

3.电缆侧出

安装轴向空间较小时选用,通常用夹块固定


5.3 反向安装方式一图



4.法兰安装

安装轴向空间较小时选用,用螺栓固定


5.4 反向安装方式一图

● 除非采用机器外部安装支架安装探头或者安装空间限制,通常选择标准安装类型的探头。

● 前置器出厂时按40CrMo钢校准,如果被测体材料不是40CrMo钢,订货时应说明被测体材料,出厂时则按指定材料校准。

● 负电压输出信号与美国本特利·内华达公司BN3300、7200系列及德国PHILIPS产品兼容,4~20mA电流压输出信号便于输入计算机数据采集系统。


(一)探头选型


● YD9800-A□□-B□□- C□□- D□□- E□□- F□□

A :探头直径

01:φ5;   02: φ8;  03.:φ11;

04:φ18;   05.:φ25;  06: φ50

B:螺纹规格

01:M8*1;   02.M10*1;   03:M14*1.5;   04:M30*2;

05:1/4-28;   06:3/8-24;   07:1/2-20;   08:5/4-12;  09:特殊定做

C:安装方式

01:标准;  02:反向;   03:电缆侧出;   04:法兰安装

D:无螺纹长

00:00mm;   01:01mm;

02:02mm;  …10:10mm

E:壳体总长

20:20mm;  50:50mm; 250: 250mm

F:探头电缆长度

40:4.0m;    50:5.0m80.:8.0m;  85. 8.5m;    90. 9.0m

G:铠装

00:带铠;   01:不带铠

H:电缆总长

00:无延伸电缆;    40.:4.0m;   50.:5.0m;

80.:8.0m;   85.:8.5m


(二)前置器选型


● CWY-DO-A□□- B□□- C□□-D□□

A :量程

01: 0~1mm;  02: 0~2mm;    03.:0~3mm……

B:探头直径

01:φ5;   02.:φ8;    03: φ11;

04: φ18;   05: φ25;   06.:φ50

C线缆长度

05:5m系统;    09:9m系统

D输出形式

01:0~5V;    02:0~10V;    03:-2~-18V

04:-4~-20V;  05:4~20mA;    06:2~18V

07:1~5V;   08:1~10V
