YD260 无线振动传感器

YD260 无线振动传感器

YD260 无线振动传感器最新研发具有国际领先技术的一款产品,公司申请发明专利中。该传感器内置电池无需单独供电无线信号传输为特点。并配套PC端振动显示界面。对旋转设备振动、温度进行长期、实时监测,数据传输至PC机,并且内置国际GB/T6075.3-2001(振动烈度)的状态识别,可分析、预判、主动上传设备状态。

参数描述

1采样速率1Hz25.6kHz

2采样点数最大4096

3采样分辨率16bit

4数据存储空间128kbyte

5采集信号类型:

加速度值(±50G);

速度值;

位移值;

加速度时间波形;

速度时间波形;

位移时间波形;

电池电压、低电压报警;

温度测量-40℃ ~ 85℃,测量精度±1%

6新增内置FFT算法 频率分析

7、新增内置故障诊断 设备达到预警值传感器同时发送故障数据

8、新增内置设备运转报警功能

无线参数

1免费频段433MHz

2通讯传输速率3.5Kb/s

3建筑物内传输有效距离>100m(视距);

4数据按需采集,可设置采集计划;

其他参数

1、电池容量:电池单节1/2AA锂亚电池,可充/不可充。

2、电池寿命:0.52年(根据传感器数据采集频度有所不同);

3、防护等级:IP65,表面耐腐蚀;

4、防爆等级:EXiaBT4

5、外形尺寸:36(直径)×52(高度)mm

6、安装方式:磁吸座/M5螺纹安装可选;

7、无线手机同步接受功能(特殊订货)


一、系统介绍

YD260旋转机械状态无线监测系统是上海测振自动化仪器有限公司推出的新一代基于无线传感网络的振动监测系统。无线振动监测系统通过安装在设备上的无线状态监测装置,获得实时的加速度信号/速度/位移/温度信号并进行无线通道传输;无线数据传输控制器接收装置的无线信号并通过USB、以太网等方式进行数据转换传输到工控机,工控机上运行的无线振动在线监测软件及PMS系统对数据进行振动参数计算、实时数据显示、趋势数据显示、提供历史数据管理和自动报表功能,同时在振动异常或超标情况下进行报警提示。

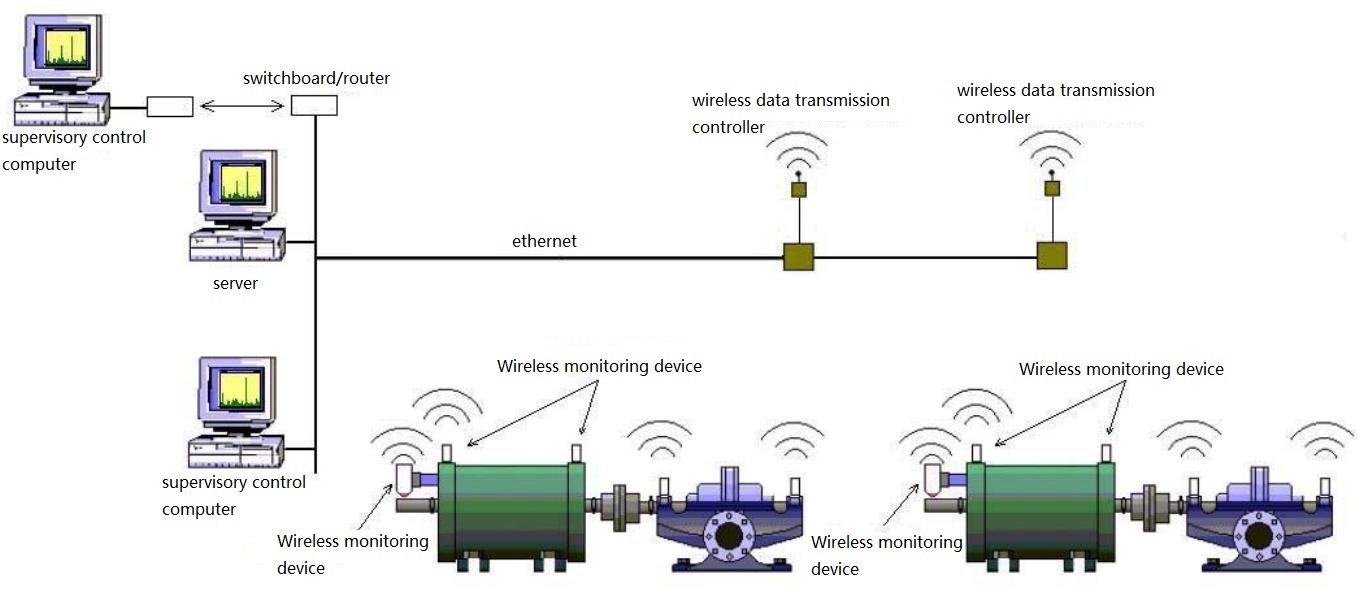

1.1 系统构成

二、关键部件

旋转机械状态无线监测系统由无线状态监测装置、无线数据传输控制器以及后台监控主机组成。关键设备描述如下:

1无线振动温度变送器:主要负责振动以及温度等信号的采集。其包括了一维、三维高精度加速度传感器、温度传感器、锂电池、AD采集模块、无线收发模块以及嵌入式主控芯片。设备采用全钢外壳保护及定制底座,可快速安装于各种旋转设备的轴承外壳上。

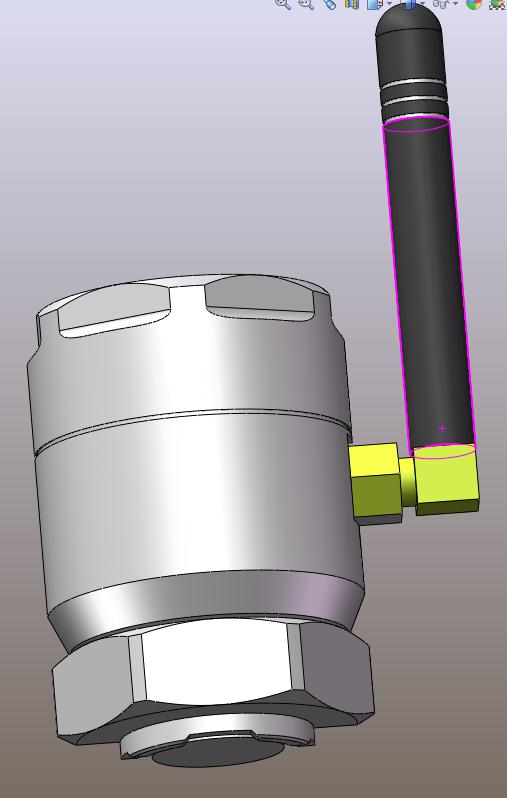

 1.2  无线振动传感器节点

2、无线数据传输控制器:主要负责监测主机与无线状态监测装置之间的数据上传和下达。


 1.3 无线数据传输控制器

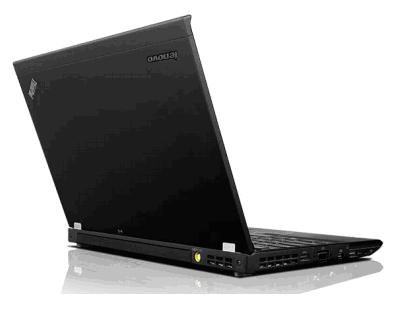

 1.4 后台监测主机


无线数据传输控制器介绍:


无线数据传输控制器是旋转机械状态无线监测系统的重要组成部分,负责上位机软件与下位机的通讯。

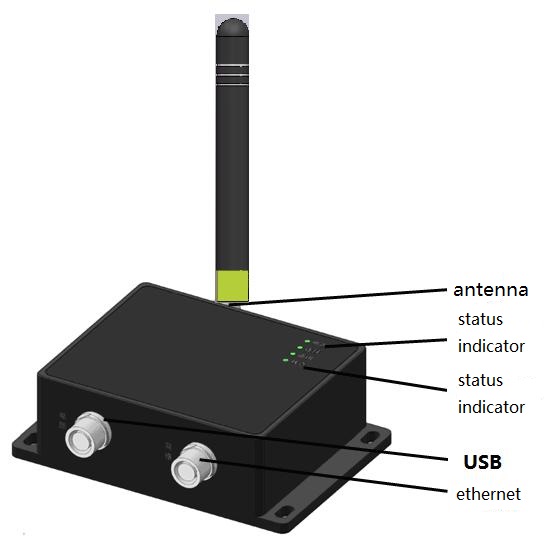

仪器外观示意图

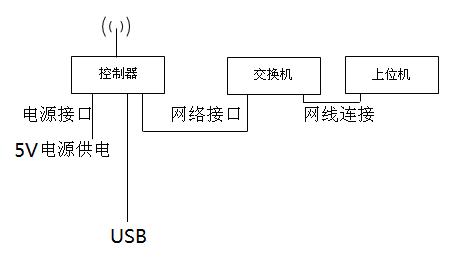

接线说明



安装说明

安装说明:使用抱箍、螺栓安装在立柱上或者直接用螺丝安装在固定平面上,安装高度应尽可能高。

接线说明:按图3.2连接。

指示灯说明:电源灯亮起表明仪器供电正常,状态灯亮起表示仪器与下位机通讯。

亮灯说明:

1) 电源指示灯的功能检验:当控制器连接电源后,电源灯一直显示绿色。

2) 连接指示灯的功能检验:当控制器连接电源,连接交换机后,连接灯一直显示绿色。

3) 通讯指示灯的功能检验:当控制器与下位机有信息传输时,通讯指示灯亮;传输结束时熄灭。

4) 状态指示灯的功能检验:

       a) 当软件向仪器发送命令或仪器上传数据时状态指示灯亮;

       b) 当仪器与监测器有信息传输时,状态指示灯亮,传输结束时熄灭。

性能指标

1) 传输距离:150m(空旷可视距离);

2) 供电:USB供电或外部电源供电(5VDC

3) 通讯:USB与采集计算机通讯,以太网方式与网络服务器通讯(正在完工),无线方式与监测器通讯;

4) 尺寸(不含天线):160mm(长)×120mm(宽)×35mm(高);

5) 重量:96g(不含天线);

6) 工作温度:-2060℃;

7) 防护等级:IP65以上;


一、前言

振动在线监测系统是一套上海测振自动化仪器公司开发的软件系统。主要对我司各个型号的传感器进行软件的支持。

本系统主要提供了诸如传感器的管理、信号数据的存储,分发、查询、分析及其图表化等功能。下面本文档针对具体的功能进行逐一介绍。

二、传感器及其分组的管理

(1)传感器

1. 新增传感器

2. 删除传感器

3. 清空传感器历史数据

4. 重命名传感器

5. 查看传感器在线状态

6. 给传感器分组

7. 配置传感器(用户可以修改传感器的配置。诸如上传时间间隔,采样率,告警阈值,危险阈值等配置信息)

(2)

1. 新增组

2. 重命名分组名称

3. 移动嵌套分组

4. 删除分组

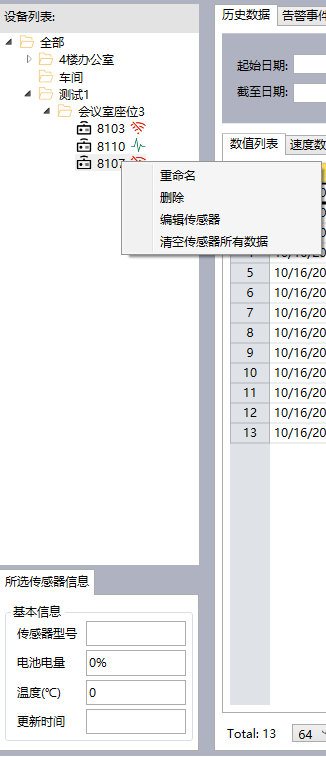

5.  1所示,用户可以通过右键快捷菜单来快速对传感器进行管理。

6.  2所示,用户可以对单个选定的传感器进行设置,设置会下发到该传感器,并且保存该配置。






1


2



三、历史数据的查询

1)查询

1. 指定起始时间和截至时间查询(3)

2. 指定周期查询

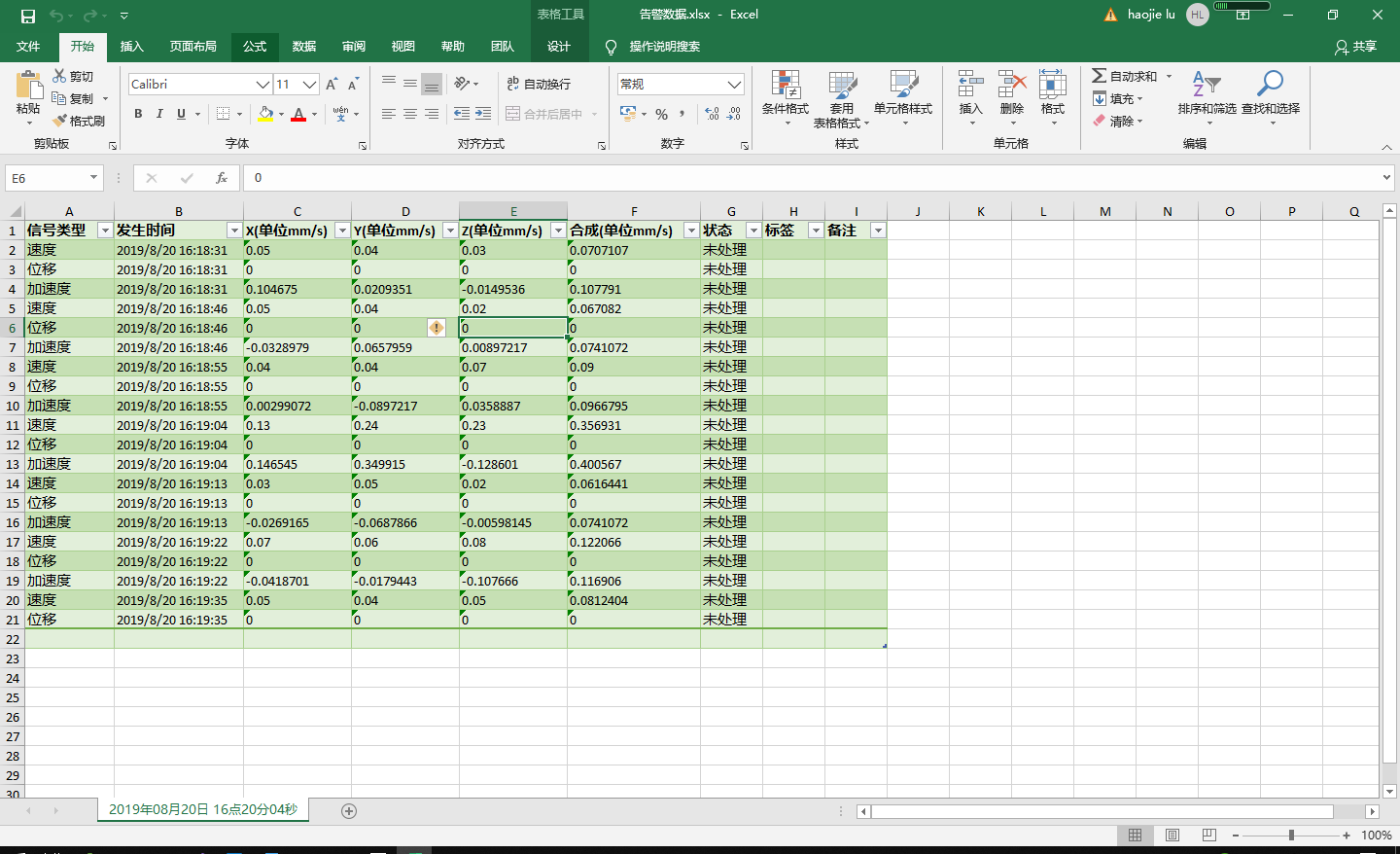

3. 将当前页面的历史数据导出为excel表格文件(4)

4. 按照当前已有查询条件进行翻页

5. 指定页面显示的数据行数

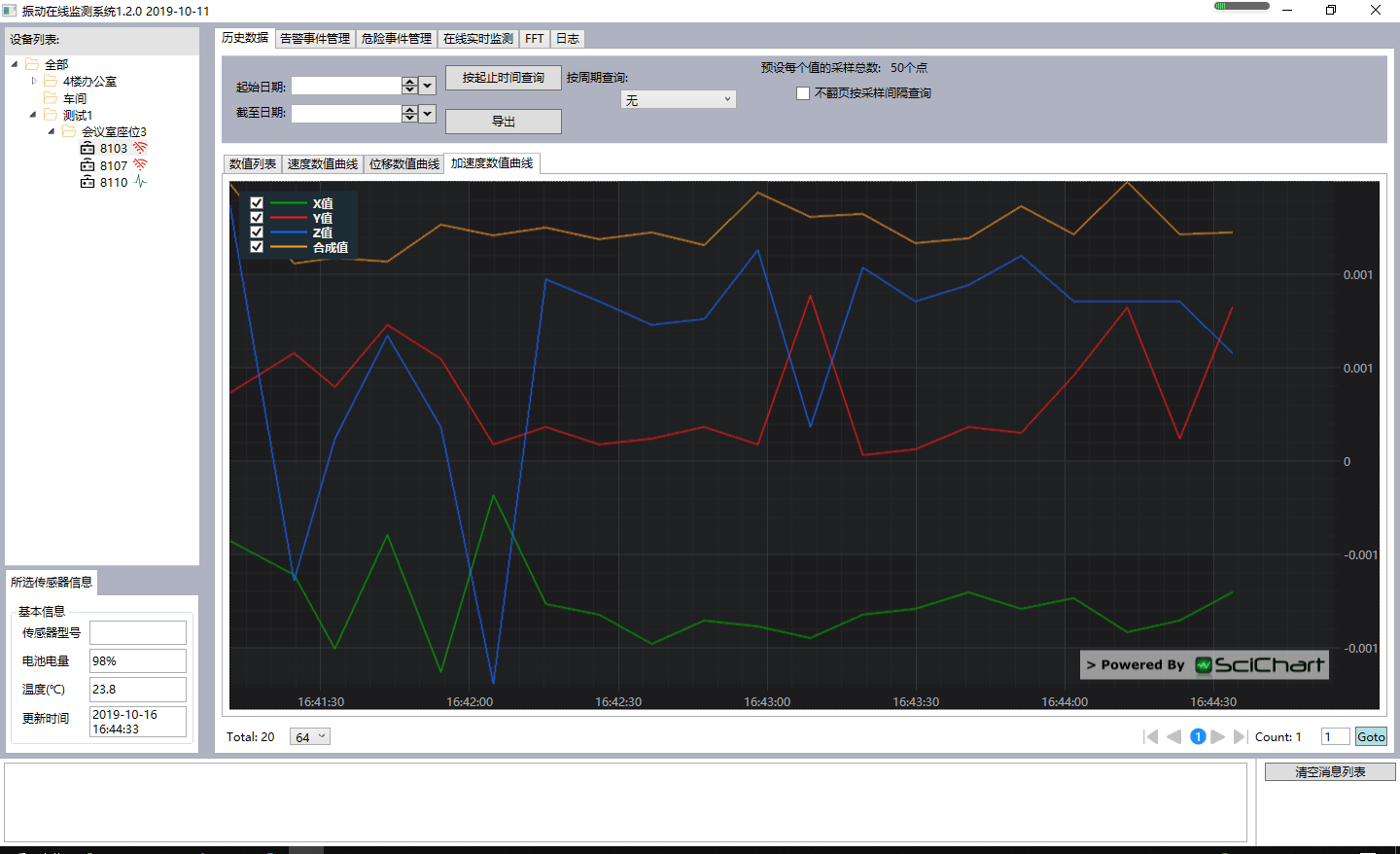

6. 使用线图来形象的观察时域下面速度(5)、位移(6)、加速度(7)

7. 用户可以指定显示要观察的某个值,比如X值、Y值、Z值、合成值


3




4








5




6


7



四、告警数据的查询

(1)查询

1. 指定起始时间和截至时间查询

2. 指定周期查询

3. 将当前页面的历史数据导出为excel表格文件(8

4. 按照当前已有查询条件进行翻页

5. 指定页面显示的数据行数


五、危险数据的查询

1)查询

1. 指定起始时间和截至时间查询

2. 指定周期查询

3. 将当前页面的历史数据导出为excel表格文件(8

4. 按照当前已有查询条件进行翻页

5. 指定页面显示的数据行数


8


六、在线实时监测

1)监测

1. 开始监测

2. 停止检测

3. 清空监测

4. 通过线图来观察实时时域信号,如速度(9)、位移、加速度

5. 用户可以指定显示要观察的某个值,比如X值、Y值、Z值、合成值




9


七、FFT

1)查询

1. 指定起始时间和截至时间查询FFT结果

2. 选定FFT结果

3. 显示FFT结果(10

4. 选择纵向和横向角度进行观察






10


八、日志

1)日志

1. 查看所有日志文件列表

2. 选定单个日志文件并且显示(11

3. 去往日志文件所在目录

4. 刷新当前日志文件内容




11

九、消息列表

1)消息

1. 当用户进行某些操作的时候,提示信息会在消息列表中显示(11

2. 用户也可清空消息列表



十、配置要求

1. CPUIntel I3处理器及其以上。

2. 内存:4GB及其以上。

3. 硬盘:空闲的5GB及其以上。

4. 显卡:1G2G独立显卡

5. 操作系统: Windows 7 SP1Windows 8Windows10

6. 驱动程序:DirectX 9.0c及其以上



十一、定制开发

1. 启动Logo的定制(12




12



2. 启动程序的名称的定制(图13




13



3. 其他经过友好协商的功能。
