概述
振动监测是机器早期故障报警的手段,因为辅机的故障大多体现在振动的增加上。振动开关能监测机器的异常振动,预测机器的损坏,它主要监测转子不平衡、不对中、轴承损坏、皮带损坏等机器故障。该振动开关可以连续监测机器的振动,如果机器的振动超过允许值,该振动开关将提供报警或关闭机器电源,保护机器不受损伤。 适用于各种旋转机械,如电机、离心机、风机、水泵等。
功能说明
l 采用DSP高速高精度嵌入式信号处理器;
l 3只螺丝固定;
l 继电器报警,提供常开常闭的双触点输出,可以配接PLC、DCS,现场控制继电器或者直接控制旋转机械;
l 4~20mA电流输出(也可定制RS485接口输出)
l 内部数码管显示,方便用户检测
l 全封闭的防爆外壳设计
l 采用MEMS芯片信号处理,可靠性优于机械式原理。
l 电源电压:DC 24V
l 线性误差:<2%(满量程)
l 量 程:0~50.0mm/s (可选)
l 频率范围:10~1000Hz(特殊可定制)
l 报警范围:0~100%(满量程内任意设定)
l 报警延时:0~60 S
l 继电器触点容量:2A/ 220VAC或1A / 28VDC
l 上电延时:约10秒
l 环境温度:-30~85℃
l 相对湿度:≤80%
l 工作压力:1.0MPa
l 最高表面温度:不超过100℃
l 防护等级:IP65
l 外形尺寸:139W×139 L×90H mm
l 安装尺寸:116×116 mm(正三角形)
l 安装螺纹规格:M6×14mm(螺栓)
l 重 量:约1kg

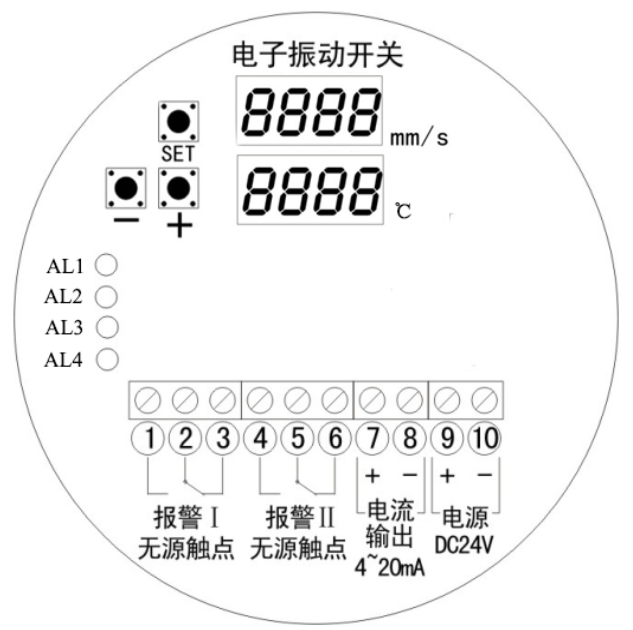

通电后,仪表处于运行状态下,内部数码管显示振动值;本开关各种参数均由内部的“SET、+、-”按键来设置各个参数均有相应的标志表示.内部分部图如下:
通电后,长按“SET”键3秒,进入参数设置状态,数码管显示“code ”,再点击“SET”键进入密码输入编辑窗口,通过“+”“-”键,输入管理员密码“132”,后,点击“SET”键设定完成,返回主菜单,再通过“+”“-”键来查找其他参数,需要修改哪些参数,就按“SET”键进入,编辑完成后,长按“SET”键3秒,退出并保存设定的所有参数。如果进入设置参数状态下,1分钟不操作,则仪表自动返回到工作状态。
振动开关安装方便,只需在现场开正三角形间距116mm 的M6的孔,再用安装螺钉固定即可。
在安装时,首先打开振动开关接线盒盖,处理时注意保护隔爆接合在,不得发生碰撞、敲击,从进线装置中卸下压紧螺母、垫圈及密封圈,然后按照压紧螺母—垫圈—密封圈—垫圈的顺序逐一套在电缆上,调整好进线长度,拧紧压紧螺母。接好线后应仔细检查接线是否正确,将盖盖紧。(出厂时已接好线的不用进行此项操作)
经长期运输或长期搁置不用的振动开关,在使用前必须测量接线端子与壳体之间的绝缘电阻值,其值不应小于20MΩ,否则应进行干燥处理。经检验合格出厂的产品不允许随意更改影响防爆性能的零部件。引入电缆直径不小于φ6电缆引入装置密封圈老化变质时应及时更换。
