CZ800振动分析及现场动平衡仪

CZ800振动分析及现场动平衡仪

CZ800 是一款便携式振动分析及现场动平衡仪,具有完善的功能模块设计,精确的算法,直观完美的页面,使平衡变得如此简单轻松,CZ800 已成为市场上最为完备、可靠、创新性产品,广泛应用于电厂引风机,送风机,测功机,CNC 主轴,电机,轮胎测试台轮毂,冲压机床飞轮等振动分析及现场动平衡工作。

CZ800 是一款便携式振动分析及现场动平衡仪,具有完善的功能模块设计,精确的算法,直观完美的页面,使平衡变得如此简单轻松,CZ800 已成为市场上最为完备、可靠、创新性产品,广泛应用于电厂引风机,送风机,测功机,CNC 主轴,电机,轮胎测试台轮毂,冲压机床飞轮等振动分析及现场动平衡工作。

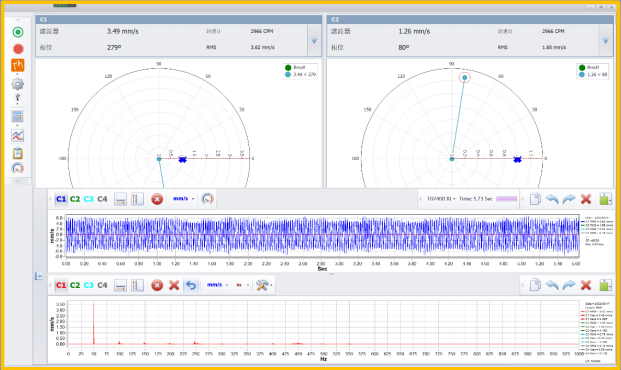

在对现场设备准备进行动平衡校正时,工程师首先需要对设备进行振动分析,通过时域波形和频谱,分析设备振动频率特性,判断设备是否存在不平衡特性,以数据分析为依据,在确定振动原因是不平衡故障后,再实施现场动平衡校正工作,事半功倍。


  试重估算:在进行试重振动测试前,当对转子试重重量不确定时,可以使用试重估算功能,输入转子预估重量,配重半径,当前转速及振动值可以进行试重估算。

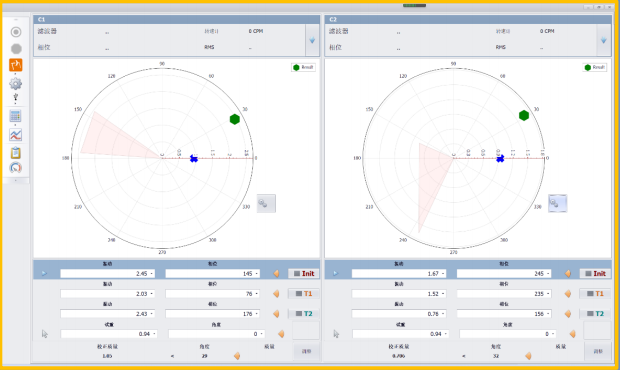

  试重振动数据:添加试重后,进入试重振动数据采集,双面平衡时需要在面一和面二分别试重;支持更改试重重量或角度重新测量,测量完成后,底部配重已经计算完成,根据配重信息添加配重。


单双面质量分解功能,双面可输入不一样的固定点位,分别进行质量分配,适用于 CNC 主轴,高速电机等设计有固定配重位置的设备。

添加完配重质量后,进入残余振动测试,在残余振动测试界面亦支持双面异同点位质量分解,在窗口底部出现精平衡数据,工程师可根据需要进行精平衡校正,同时可一键查看平衡完成后的波形及频谱,用于分析及振动值验收。



平衡转速 1-150000RPM

向导式平衡

极坐标图

时域波形分析

频谱分析

试重质量估算

连续现场平衡

精平衡

自动去重钻孔计算

配重平板尺寸计算

矢量合成 矢量分解

向导式报告

可选无线平衡
