CZ9500A 测振仪

CZ9500A 测振仪

CZ9500A 测振仪是由电池供电的便携式测振仪,可测量机械振动的加速度、速度和位移。测量值由液晶显示直接显示。仪器的技术参数,符合国家标准IS0-2954(旋转与往复式机械振动-振动烈度测量仪器的要求),能广泛应用于各类机器设备,如汽轮机、风机、压缩机、电机、机床等的状态监测和故障诊断。CZ9500A结构小巧,操作简单,携带方便。

● 电池安装

打开仪表背面电池盒盖,将6F22型9V叠层电池装入电池盒,注意电池正负极性,然后盖上盖子。

● 检查电源

按下测量键,观察显示器,如果显示器左端有更换电池标志出现,则表明电池电压偏低,需要换新电池。若无标志显示,则表明电压正常,可以进行测量。(按键松开一分钟后将自动关机)

● 选择测量方式

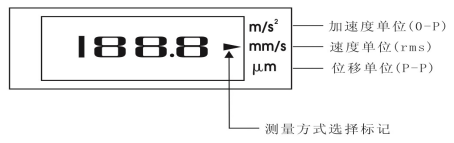

拨动测振仪的测量选择开关,可选择测量加速度、速度或位移,并由显示器右边的箭头指向所选择的测量单位,如图示:


● 测量

测量时手握测振仪,将探针垂直地压在被测物体上大拇指压住测量键,仪表即刻进入测量状态;松开按键,此时的测量值被保持;再按测量键,可继续进行测量。松开键后数据被保持一分钟,同时仪表将自动关机。

● 保养

1)仪表不宜在强磁场、腐蚀性气体和强烈冲击的环境中使用。

2)仪表及传感器为全封闭结构,不可随意拆卸,不可随意调整内部电位器。

3)当显示器有电池更换标记时,要及时更换电池。

4)仪表长期不用,请将电池取出,以免仪表受蚀。

● 常见故障排除





050202 图4.工作原理图.jpg

加速度传感器信号首先经滤波放大得到加速度信号,然后经一级积分得到速度信号,此信号再经一级积分便得到位移信号,这三种信号经测量选择开关选择出一种信号,进行交直流转换和A/D转换,最后送三位半液晶屏显示。

● 振幅测量范围:

振动位移(P-P):0.000~1999μm

振动速度(RMS):0.1~199.9mm/s

振动加速度(O-P) :0.1~199.9m/s²

● 幅值测量误差:

1)频响范围与幅值误差:

振动位移(P-P): 10~500Hz≤±5%

振动速度(RMS):10~500Hz≤±5%

振动加速度(O-P):10~1000Hz≤±10%

2)幅值线性误差:

振动位移(P-P):0~20μm≤±10%;>20μm≤±5%

振动速度(RMS):0~2.0mm/s, ≤±10%;>2.0mm/s,≤±5%

振动加速度(O-P):0~2.0m/s², ≤±10%;>2.0m/s²≤±5%

● 频响:加速度:5Hz~2000Hz

速度:5Hz~1000Hz

位移:5Hz~500Hz

● 供电电源:9V叠层电池,当电池电压<5.5V时,有低压提示符。2分钟自动关机。

● 数据保持时间:当松开测量键后,测量的数据能保持一分钟。

● 示值波动:示值指示波动不大于一个分辨率。

● 使用环境:环境温度:0~40℃

相对湿度:≤80%

大气压力:75~106Kpa

● 尺寸:185(H)×68(W)×30(D)mm

● 重量:约230g(含电池)

● 精度:±5%

● 显示方式:3位半数字液晶显示







● 结构简单,操作方便。一体化设计,将加速度传感器和仪表装在一个壳体内,使用时只需将仪表探头对准被测体,按下测量键即可进行测量。

● 仪表采用一节9V叠层电池供电,具有低电压检测和指示功能,当电池电压下降到影响测量精度值,液晶显示器有电池符号出现,提醒用户更换电池。

● 具有自动关机功能,使得电池具有更长的使用寿命。

● 仪表具有锁存功能,松开测量键后可将数据锁存,便于使用、读数。

● 仪表主要从能量的角度反应被测物体振动的大小,可以测量振动速度的均方根值,位移的峰-峰值以及加速度的半峰值,从而满足了各种测振需要。



CZ9500A测振仪:
