u 外接电源：220VAC 50Hz 100mA

u 输入（供电传感器电源DC12V，如果需要特殊电压订货时说明）

信号：可接受

1、二路电涡流传感器(+12V供电)

2、二路霍尔传感器（传感器自带上拉）

3、二路霍尔集成一体传感器（传感器自带上拉）

波形：方波

输入阻抗：>10KΩ

u 量程：-99999~99999 rpm

u 显示

显示方式：五位0.8 英寸LED 数字显示

显示精度：±1 rpm

光电管LED 指示：正常、报警、危险、反转

u 齿数：3 齿（采用2路独立传感器） 或 任意齿(采用专用反转速传感器)

u 电流输出：4~20mA 有源，输出负载 ≤500Ω

u 报警点范围：0~100% 满量程，精确度 ±0.1%

u 继电器密封：环氧树脂，节点容量 7A/240VAC，常开触点

u 温度范围

运行时：0℃~+65℃

储存时：-30℃~+80℃

u 相对湿度：至95%，不冷凝

u 外形尺寸：160*80*160mm

u 开孔尺寸：152+1×76+1mm

按键介绍：

“+”键：跳到下一个参数；或在参数编辑状态中：闪烁位加1；

“-”键：跳到上一个参数；或在参数编辑状态中：闪烁位减1；在报警复位手动复位条件下，在正常工作时，点击该键，复位报警状态；

“<”键：在参数编辑状态中：左移一位；

“SET”键：正常工作状态下，长按此键5秒钟，进入参数设置状态；参数设置状态下，长按此键5秒钟，返回正常工作状态

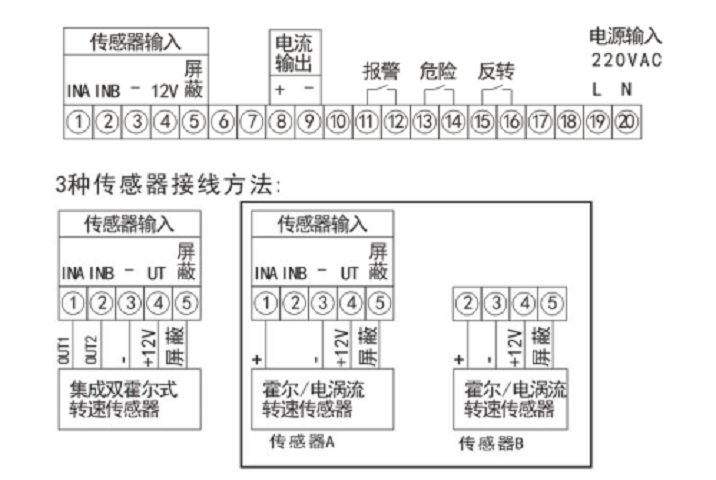

端子板接线示意图及传感器的安装

2只单路霍尔传感器安装方式：

传感器的安装应注意以下几点：

1. 两探头成90 度夹角安装，其中一个传感器的中心对准齿顶的径向中轴线，另一个传感器中心对准齿顶和齿谷的相交处。

2. 齿轮的正反转方向与传感器安装存在一定的关系。探头连接好后，向齿轮正常工作旋转的方向拔动齿轮，如仪表发生反转报警信号，则将INA、INB两信号线对换。若未出现反转报警信号，则表示连接正确。

3. 探头与齿顶间的安装间隙为1±0.2mm 之间。

4. 测速齿盘的模数≥1.5, 齿轮均匀分布；齿顶和齿谷的长度尽量相等。

集成双霍尔式转速传感器安装方式：

采用专用反转速传感器（四芯屏蔽线）

1. 传感器正对轴心，轴面上需要有至少一个键槽。

2. 齿轮的正反转方向与传感器安装存在一定的关系。探头连接好后，向齿轮正常工作旋转的方向拔动齿轮，如仪表发生反转报警信号，则将INA、INB两信号线对换。若未出现反转报警信号，则表示连接正确。

3. 探头与齿顶间的安装间隙为2±0.2mm 之间。

4. 测速齿盘的键槽宽度≥32mm。

本仪表安装采用盘装式，可安装在现场柜子内，按开孔尺寸开好孔，再将仪表用安装支架固定即可。再按仪表接线示意图接线。
