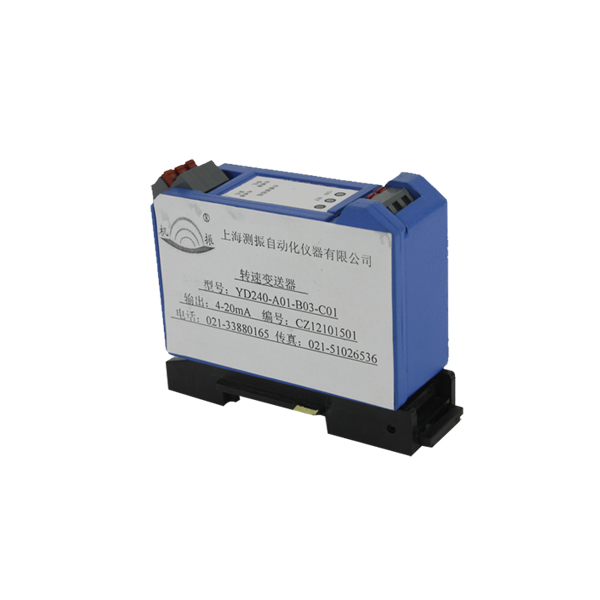

YD240转速变送器采用进口集成电路,100%整机老化及测试,保证变送器的高可靠信。YD240能从较大的转子振动信号中有效分辨出转速信号,将测量转速值转换为4-20mA模拟量输出,也可通过RS485通讯输出。
● 测量信号频率范围:0.4~40,000Hz
● 输入交流信号:>300mV
● 变送输出:4~20mA或RS485(负载≤750Ω)精度优于±1%F.S
● 工作温度:-20~75℃
● 工作湿度:5~90%
● 电源电压:24VDC
● 分辨率:0.05%
● 温漂:≤0.1%℃
● 防护等级:IP44
● 外形尺寸:30×79×56mm
1、接线方式
● 供电输出:24V(外部供电24V),COM(外部供电地),Iout(电流输4~20mA)
● 传感器输入:+24V(传感器供电24V),COM(传感器供电地),Vin(传感器信号输入)。
![1518252406620878.jpg 产品图.jpg](/Uploads/Editor/image/20180210/1518252406620878.jpg)

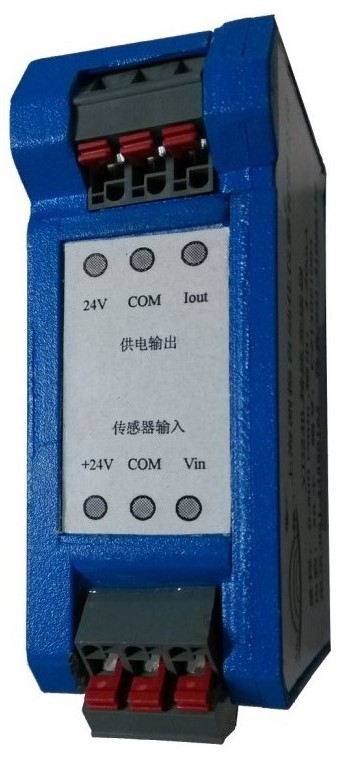

实物端口图
![1518252425263688.jpg 原理接线图.jpg](/Uploads/Editor/image/20180210/1518252425263688.jpg)

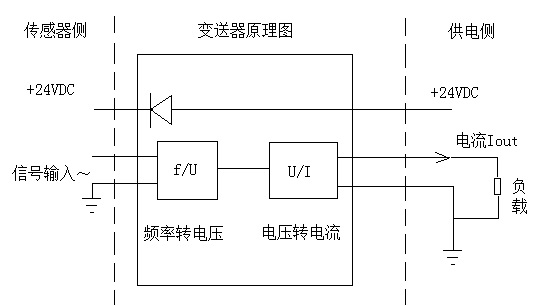

原理接线图
2、尺寸及安装示意图
![1518252458871740.jpg 导轨安装.jpg](/Uploads/Editor/image/20180210/1518252458871740.jpg)

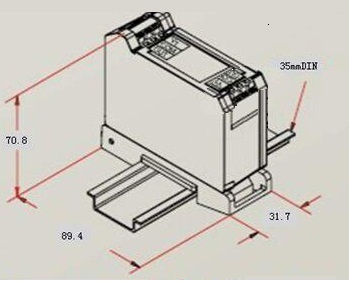

导轨安装图
![1518252468717878.jpg 变送器导轨及底座拆卸.jpg](/Uploads/Editor/image/20180210/1518252468717878.jpg)

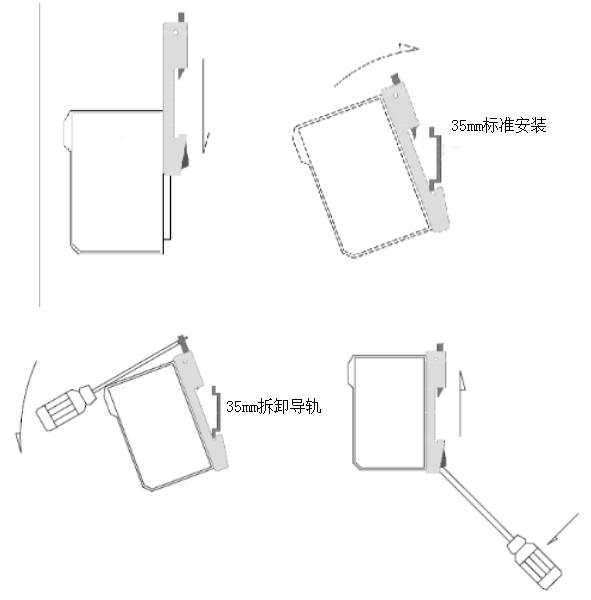

变送器导轨及底座拆卸
